DIY Micro FPV Kit
Posted by By Vincent Skyvideos at 14 décembre, at 22 : 12
Salut,
M’étant inspiré de kits existants sur le net, voici ma version du kit FPV pas cher et pas trop lourd pour pouvoir s’adapter sur tout type de véhicule.
Mon but 1er était de le mettre sur des bateaux pour mes enfants donc j’ai du prévoir également l’étanchéité du système.
L’avantage de ce montage par rapport aux kits tout fait (ex : VA1100, TE93Adfr ) est qu’il est plus puissant et surtout moins cher.
Voici les éléments à acheter :
Camera (3.7-5V) vraiment pas chère et de qualité très correcte (meilleure que le VA1100) avec audio! L’angle est un peu large mais ça va.
10$ Lien
Module de transmission 200mw FX758-2
11$ Lien
Antenne:
Vous pouvez utiliser une antenne moins chère mais j’en voulais des plus robustes et comme j’avais besoin de faire 2 kits, il me fallait 2 antennes:
15$ les 2. Lien
Régulateur:
Comme l’émetteur est en 5V il vous faut:
– soit un BEC (si vous utilisez que des 2S car il ne fait que baisser la tension)
– soit un régulateur plus petit step-up pour une 1S
– soit un step up/down si vous voulez pouvoir utiliser les 2 (1S – 2S).
Si vous utilisez directement le voltage d’une 1S vous perdrez de la puissance, à 3.3V l’émetteur dégage 100mw, à 4.5-5V il diffuse son max (environ 150mw)
Ces régulateurs de tension ne sont pas cher mais souvent les frais de port explosent tout ex :
Readymaderc : 3.29$ + 9$ de port !
https://www.pololu.com/product/2118 >> Port de 15$
chez Robotshop >> port de 11$
France robotique : 11€ port compris
Donc le mieux est d’avoir une boutique d’électronique pres de chez vous ou aller sur ebay pour l’avoir encore moins cher.
Comme mon but est d’avoir un kit indépendant j’utilise une 1S avec step-up et j’ai choisi ce step-up 3.3V>5V pas cher et petit qui supporte 1A :
6$ les 5: Lien
Connecteurs:
Pour brancher les batteries j’utilise ces câbles
Batterie:
Les batteries choisies donnent 15mn d’autonomie:
13$ les 5 Lien
Ca vous fait un kit a environ 29$ sans la batterie mais avec antenne CL et qui peut s’adapter a toute situation (pour équilibrer un micro quad vous pouvez répartir les éléments).
Voila, il faut maintenant tout assembler!
voici ce qu’il vous faut pour démarrer:
Du produit anti-corrosion qui chasse l’humidité, les différents éléments et du liquid tape ou plasti-dip ou autre produit du même genre (caoutchouc liquide qui se solidifie au contact de l’air)

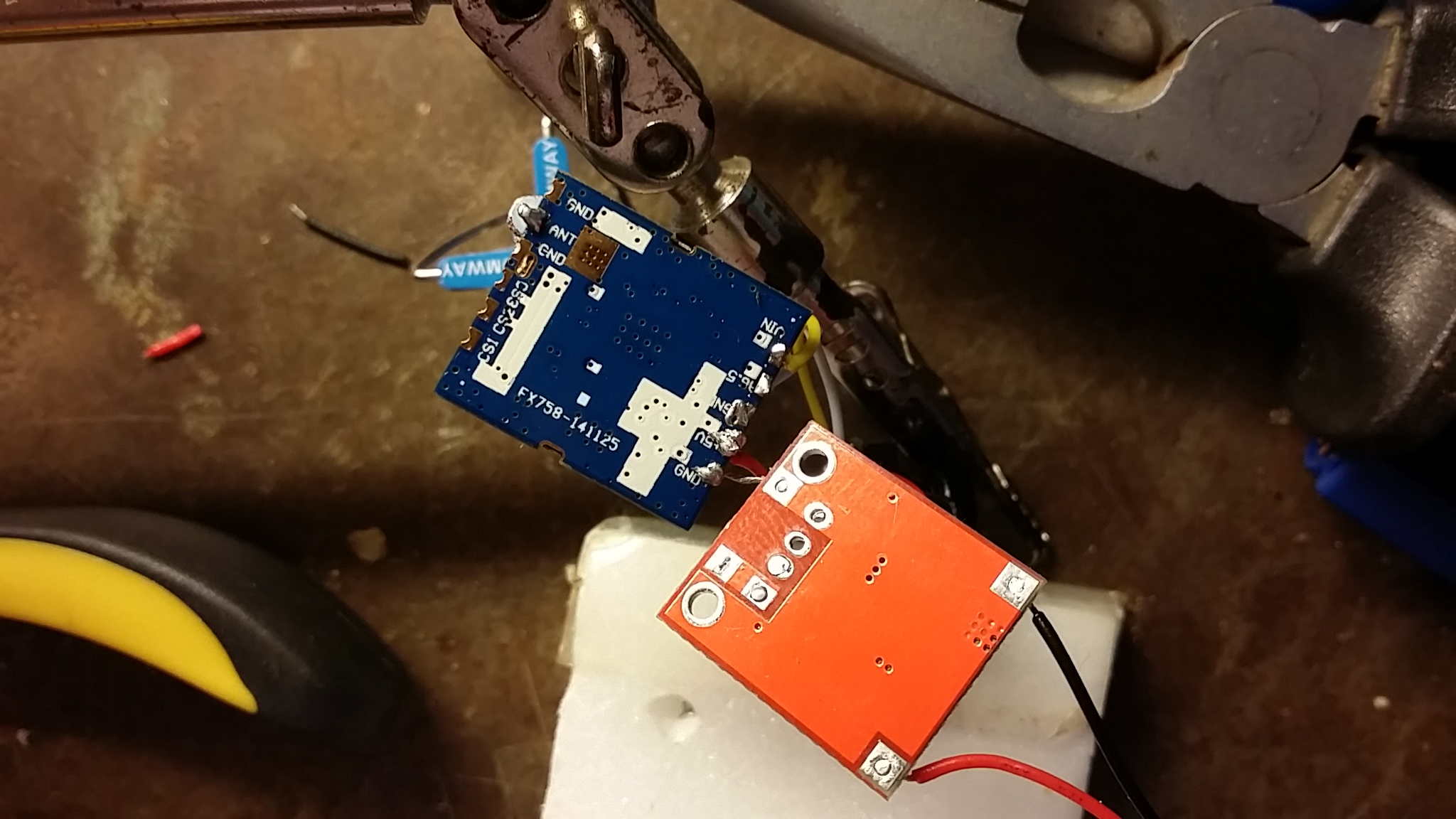

Vous connectez les différents Eléments comme suit:
Le régulateur a 2 « sorties » OUT+ et OUT- ce qui simplifie la soudure donc soudez le + (5V) et – (GND à côté du 5V) du module 5.8 sur une sortie et le + et – de la camera sur l’autre.
Le connecteur pico pour la lipo se branche bien sur sur IN+ et IN-.
Faites en sorte de pouvoir plaquer le module 5.8 et le regulateur l’un sur l’autre.
L’audio de la camera (blanc) se branche sur l’entrée A6.5 du module 5.8 et la Video (jaune) sur Vin.
L’antenne se branche sur ANT et le blindage de la gaine sur GND ou sur le bouclier métallique du module.
Pour ceux qui n’ont pas besoin d’un systeme etanche vous pouvez vous arreter là, mettre du scotch papier autour du regulateur, plier le tout et enfermer cela dans de la gaine thermo.
Pour ceux qui veulent un systeme etanche, arrosez tous les elements de solution anti corrosion (sauf la lentille de la camera), n’oubliez pas les connecteurs de la batterie!

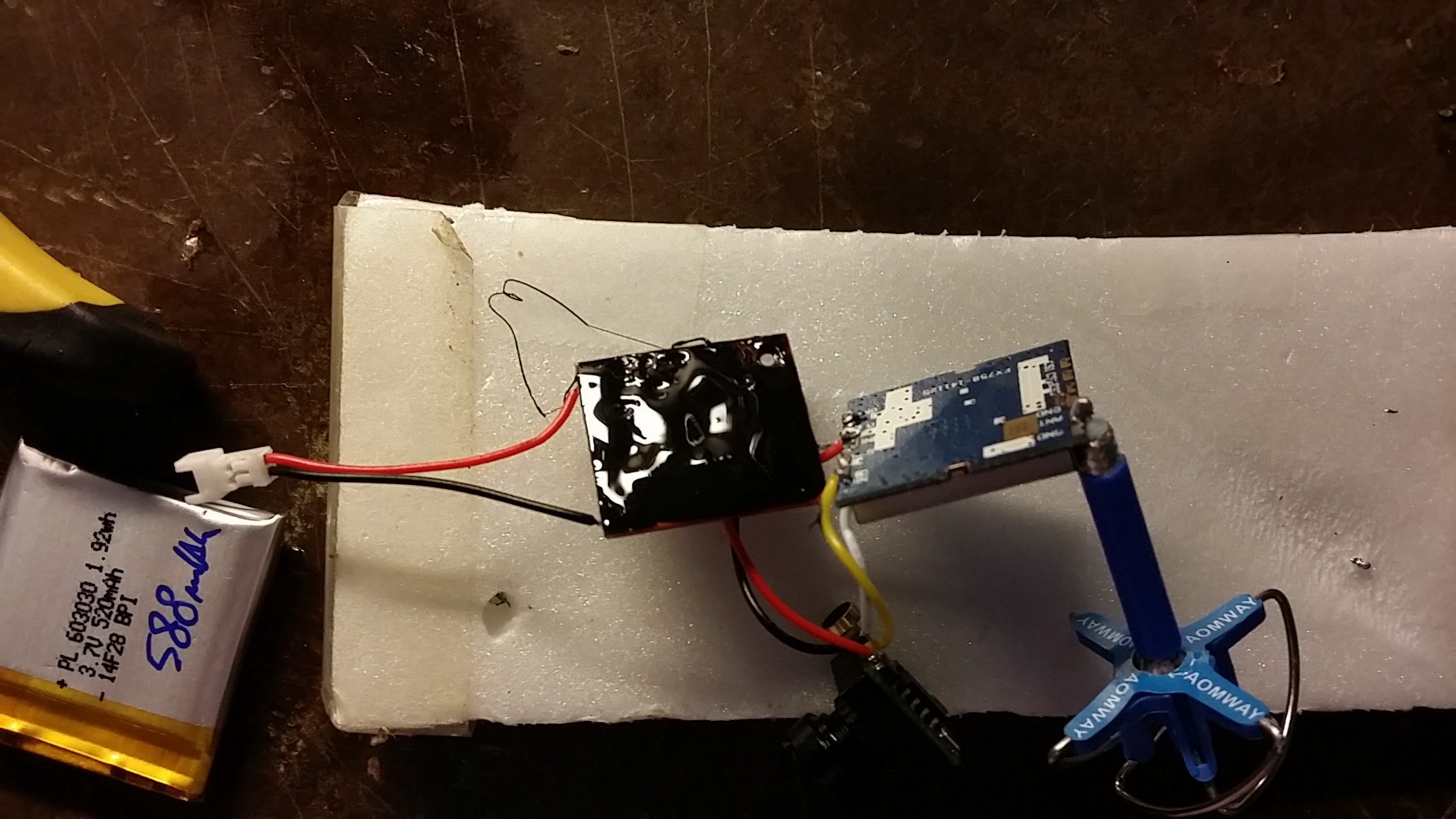

Puis apres sechage pour isoler le regulateur du module 5.8 mettez une couche de plastidip sur le regulateur et attendez le sechage:
Apres vous pliez le tout en 2, vous fixez la camera et vous noyez tout dans le plasti-dip. Comme le son ne m’intéressait pas trop, j’ai utilisé le micro comme pied pour coller sur le module avec de l’epoxy avant de mettre le plasti-dip mais au final le son fonctionne quand meme
.
Et voilà vous obtenez un mini kit FPV ultra léger et étanche qui émet par défaut sur 5865Mhz (Bande A).
Vous remarquerez que j’ai rajouté un peu de depron pour avoir une surface plane pour pouvoir poser le kit, j’aurais pu eviter cela en branchant l’antenne dans l’autre sens et du coup le kit aurait reposé sur le module. Mais du coup il aurait fallu trouver une autre solution pour poser la camera.
DEMONSTRATION de l’étanchéité!!!
Pour ceux qui veulent émettre sur un autre canal ou une autre bande la situation se complique, en effet il faut avant assemblage déssouder le cache métallique du module 5.8ghz et procéder à des pontages. Attention ce n’est pas pour les mains tremblantes!
Plus d’infos ici.
Pour tous ceux qui ne veulent pas bricoler, il y a un kit tout fait qui est de bonne facture et émets à 250mw (suivant les tests) c’est le HM200 de AOMWAY, mais il est plus cher 53$, plus lourd (19g sans antenne), il faut lui y ajouter une antenne CL comme précédemment et il a peut-être pas d’audio (à vérifer).
