Mini Talon FPV – Partie 1 – Les pièces

Posted by By Vincent Skyvideos at 23 décembre, at 22 : 37

Après avoir remisé mon Easy Star et ma Skyfun, je voulais faire un projet FPV moyenne-longue distance et le fuselage Mini-Talon de la marque X-UAV s’y prête très bien.

Voici pour commencer les pièces (avec les liens d’achats) que vont contenir mon aéronef:

Fuselage: Mini-Talon X-UAV 76$ LIEN

ESC: TURNIGY TRUST 45A SBEC 20.7$ LIEN

Moteur: NTM Prop Drive Series 28-30S 900kv 16.20$ LIEN

Helice: APC Style Propeller 9×6 Grey LIEN

4 Servos Emax 5$ LIEN

OSD: Storm OSD 98$ (je passerais peut-être à l’APM par après) LIEN

Video Tx: Fox-800 60$ LIEN

Camera d’enregistrement: Mobius 69$ LIEN

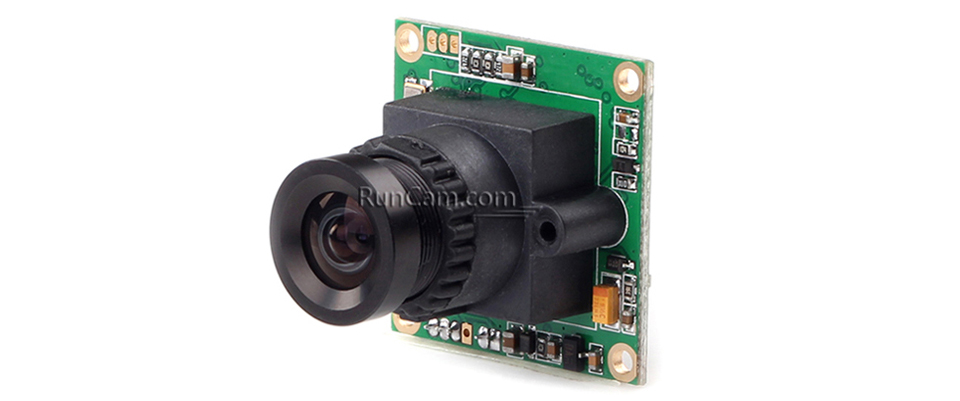

Camera de transmission:  PZ0420M 30$ LIEN

RC: Openlrs Emetteur 1w + recepteur 60$  LIEN



Bien sûr avec des antennes plus efficaces.

Telecommande Taranis X9D Plus 245$  LIEN

Il me faut au moins 9 canaux PWM  utilisables (le storm OSD ne supporte pas le PPM)



1	AILERONS
2	ELEVATOR
3	THROTTLE
4	RUDDER
5	PAN
6	TILT
7	BUZZER
8	FLIGHT MODE (OSD)
9	DISPLAY MODE (OSD)

ATTENTION: Comme le Storm OSD ne supporte pas le V-TAIL (il supporte en revanche les ELEVONS) il faut rajouter un mixeur V-Tail électronique à 3$:

http://www.hobbyking.com/hobbyking/store/uh_viewitem.asp?idproduct=6321
